Flash Reconstructor

功能手册

功能目录

一、ECC状态预览

用于查看文件的ECC状态，支持批量处理符合命名规则的文件。

操作步骤

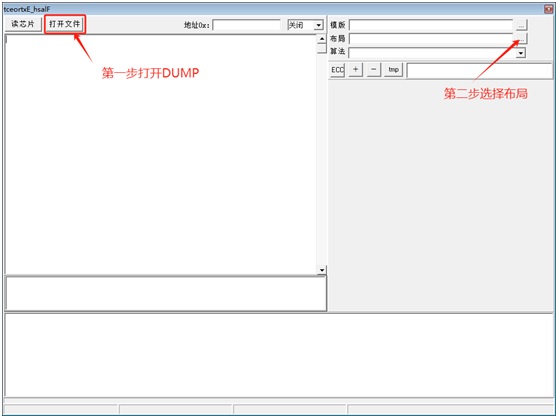

  1. 打开文件

    选择符合命名规则的文件（如：01_01.dump）

    打开文件界面

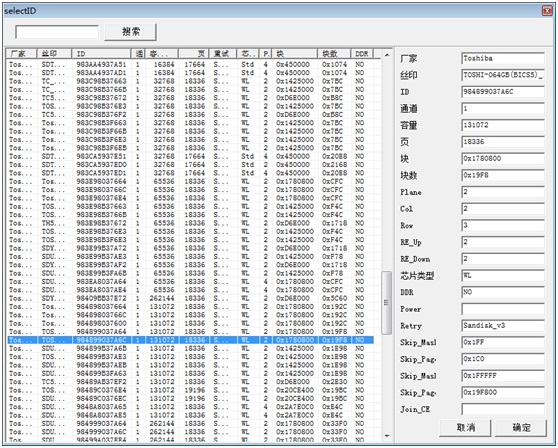

  2. 选择目标ID

    从列表中选择需要处理的目标ID

    选择ID界面
  3. 选择布局模式

    根据需求选择合适的布局模式

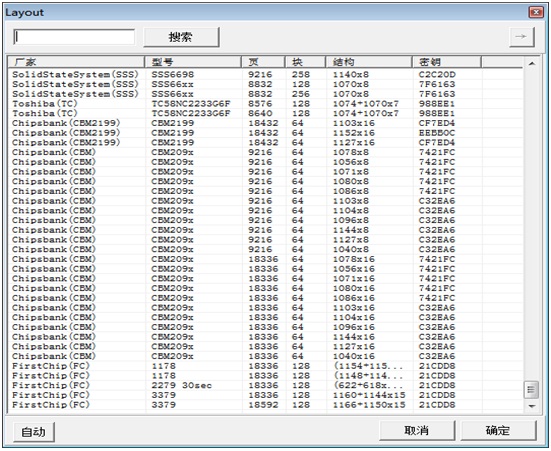

    布局选择界面
  4. 实时查看ECC状态

    系统自动分析并显示ECC状态

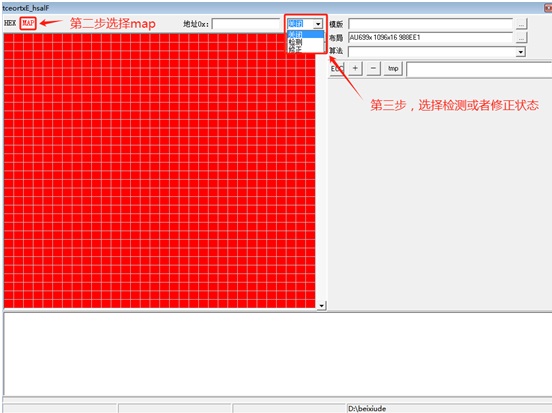

    ECC状态预览

二、剪切坏字节

支持自动或手动剪切坏字节，结合ECC检测验证结果。

操作说明

  • Bitmap区域支持自动剪切或Ctrl+左键手动剪切

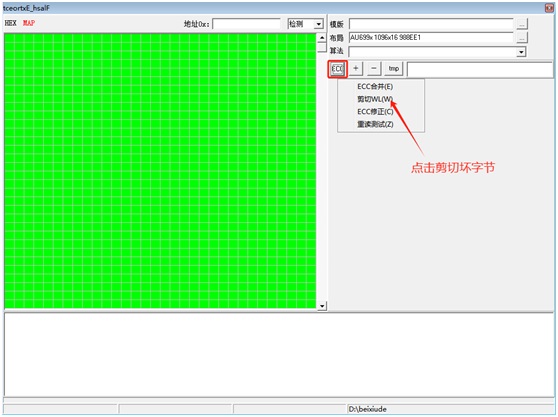

    Bitmap区域剪切操作

  • 每次固定剪切1字节，剪切后可通过ECC检测验证

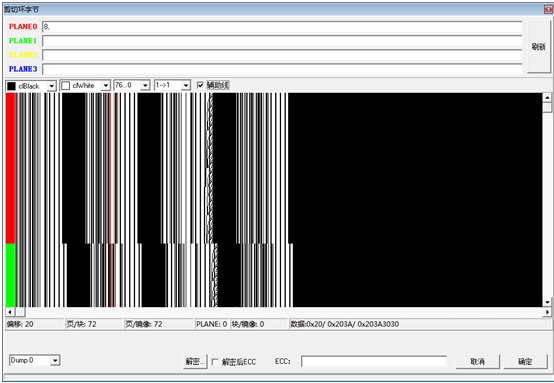

    ECC检测验证界面

  • 支持粘贴其他软件的剪切结果到PLANE编辑框

三、剪切bit

针对FC主控的bit级剪切，支持放大辅助线精准操作。

功能特性

  • 适配FC主控芯片，支持混合剪切字节和bit
  • 放大倍数与辅助线同步缩放，提升操作精度

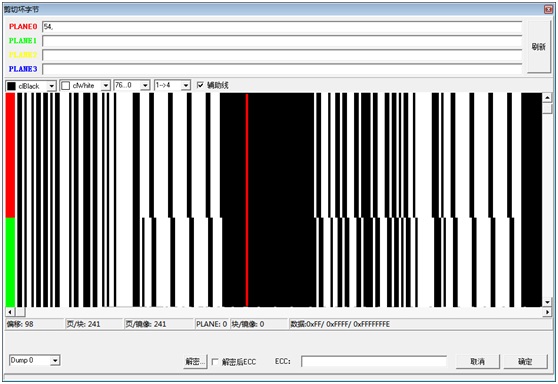

    • bit级剪切界面

四、ECC修正

通过重读命令合并多份DUMP，生成最佳ECC修正结果。

操作说明

  • 合并修正仅作用于当前主DUMP文件
  • 直接对打开的DUMP文件进行实时修正

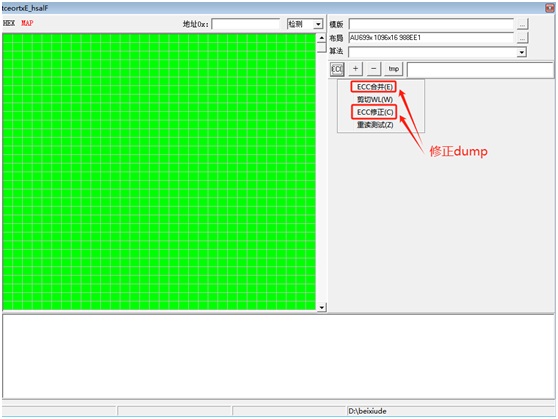

    • ECC修正界面

五、重读测试

基于存储参数或自定义命令对芯片进行重读测试，结果可视化显示。

操作步骤

  1. 加载存储参数文件，支持电压调节和供电模式选择
  2. 自定义重读命令、地址参数及累加次数（16/32/64/128/256次）
  3. 结果在Map中可视化显示

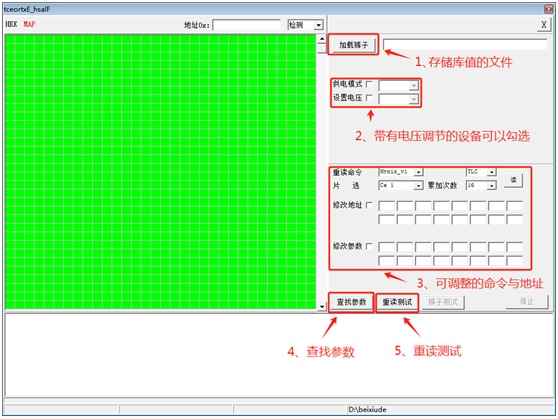

    4. 重读测试结果界面

六、辅助功能

包括生成Key、扇区排序、XOR处理等工具。

功能列表

  • AU89103/FC3379芯片生成对应结构Key

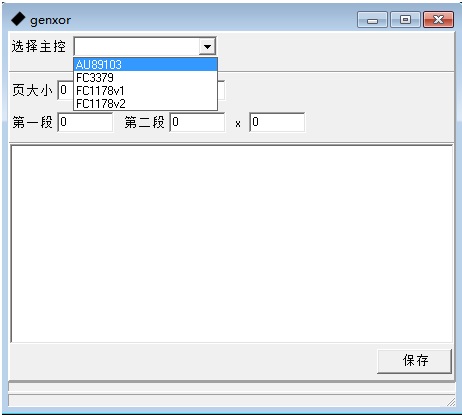

    • 生成Key界面

  • FC1178芯片直接XOR DUMP

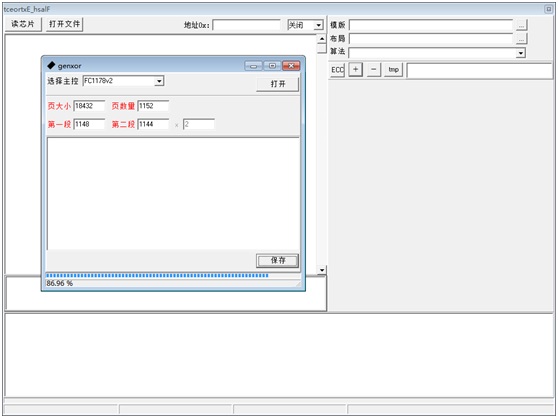

    • FC1178 XOR界面

  • 支持5种扇区排序模式

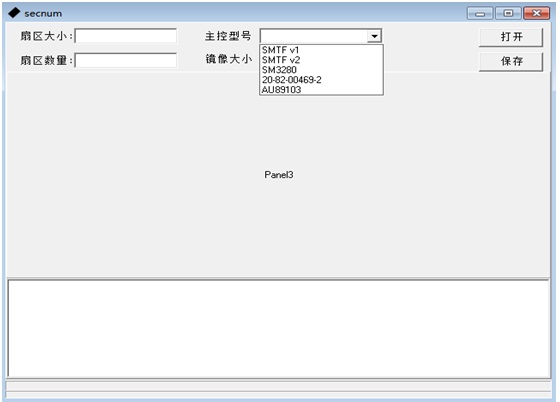

    • 扇区排序界面

七、块排序

自动计算或手动设置参数，扫描并排序块数据。

操作流程

  1. 自动/手动计算参数，点击"扫描"按钮

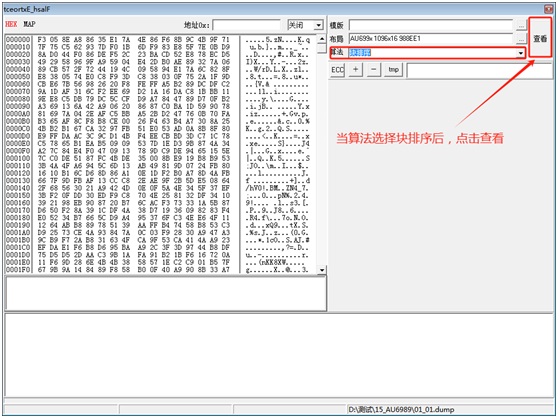

    2. 块排序参数设置

  2. 查看排序状态，支持保存或加载镜像

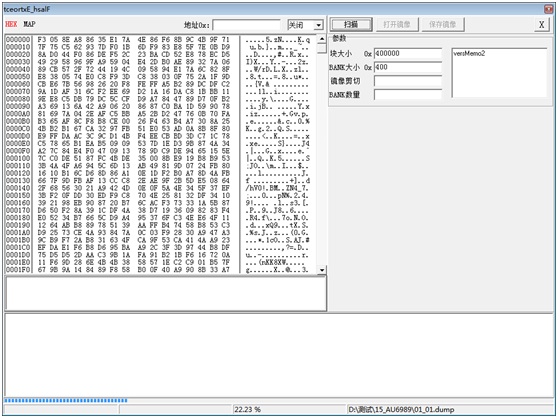

    3. 块排序状态查看

  3. 通过"记录"功能增删改排序规则

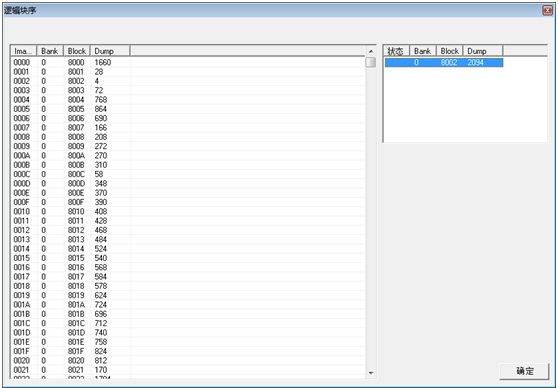

    4. 块排序记录操作

八、打开镜像

支持打开多种格式的镜像文件，兼容不同主控结构。

操作界面

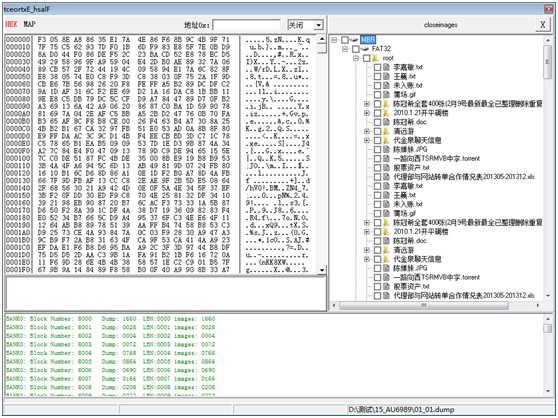

打开镜像文件界面

九、操作菜单

基础功能与辅助工具集合。

基础功能

  • 分离页/分离Dump/分页合Dump
  • 字节/页/Dump结合操作，块分合与剪切

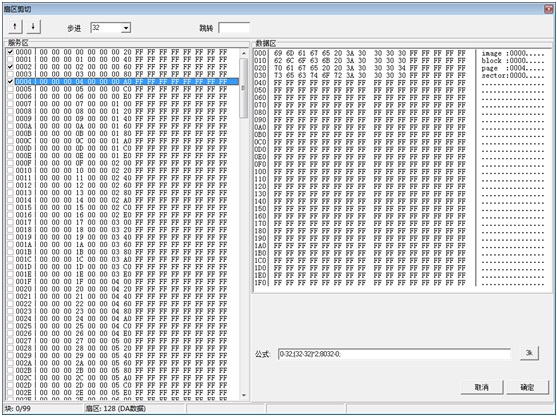

    • 块剪切操作界面

  • 支持DEC（3K模式）与HEX（FE模式）转换，自动生成公式

辅助功能

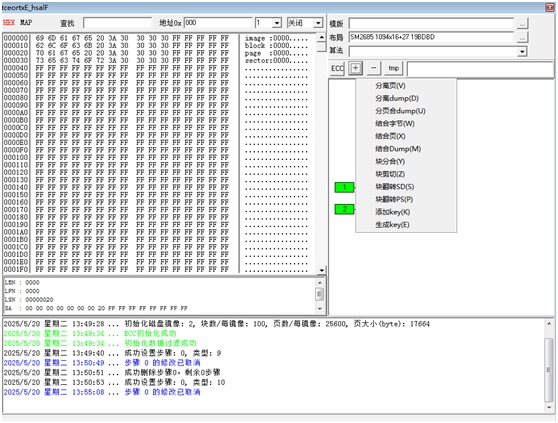

操作菜单总览

软件说明

1. 目前主要支持3K和FE未覆盖的ECC、重读及XOR功能，算法持续优化中。

2. 完全兼容FE硬件，无需额外配置。

3. 新功能（如复杂ECC/XOR）支持当天更新（特殊情况除外）。
